测斜仪的基本工作原理是什么
测斜仪的基本工作原理是基坑深部水平位移测试采用测斜仪,它可精确地测量沿垂直方向土层或围护结构内部水平位移的工程测量仪器。测斜仪分为活动式和固定式两种,在基坑开挖支护监测中常用活动式测斜仪。活动式测斜仪按测头传感元件不同,又可细分为滑动电阻式、电阻片式、钢弦式及伺服加速度计式四种。

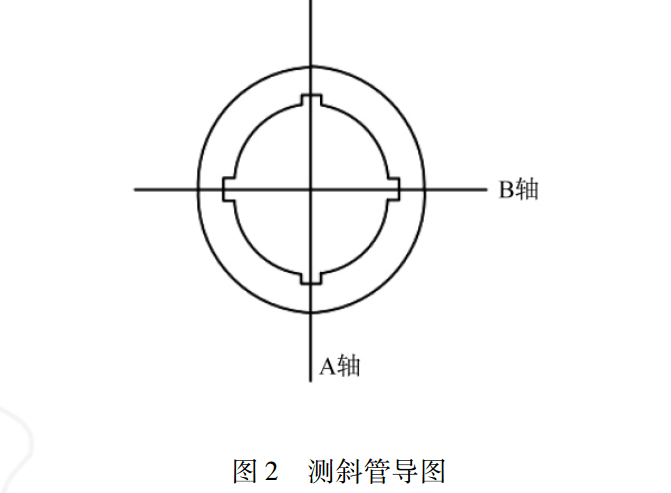

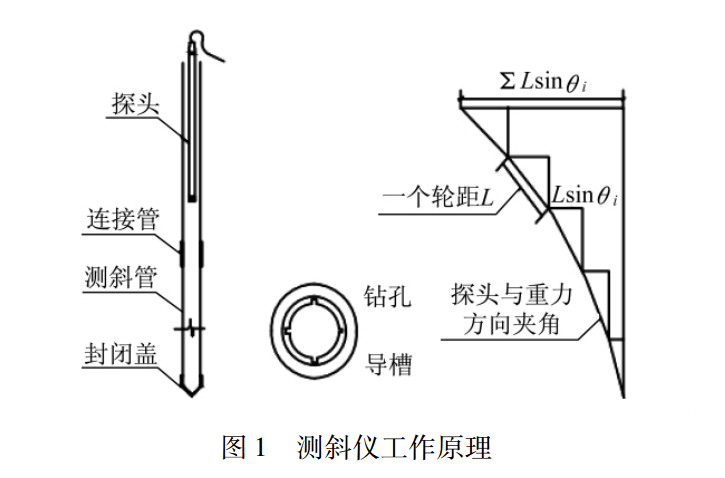

基坑变形观测通常采用滑动式测斜仪,主要由测斜管、探头、电缆和主机四部分组成。工程应用时,首先在土体(桩体)中预埋测斜管,土体(桩体)发生变形后,整个测斜管也产生相应变形,测斜探头滑轮顺槽逐点测试,从而可精确测出水平位移量。根据位移量的大小,做出预报,指导施工,测斜仪工作原理如图1和图2所示。
Δdi=∑L·sinθi
从测斜管底部测点开始逐渐累加,可以得出不同高程处的水平位移:
bi=∑Δdi
式中,Δdi为测量段内的水平位移增量;L为分段的长度,通常取0.5m,θi为轴线与铅锤线的夹角;bi为自固定点的管底端以上i点处的位移;n为测孔分段数目,n=H/0.5,H为孔深。
基坑变形观测通常采用滑动式测斜仪,主要由测斜管、探头、电缆和主机四部分组成。工程应用时,首先在土体(桩体)中预埋测斜管,土体(桩体)发生变形后,整个测斜管也产生相应变形,测斜探头滑轮顺槽逐点测试,从而可精确测出水平位移量。根据位移量的大小,做出预报,指导施工,测斜仪工作原理如图1和图2所示。
测斜仪的工作原理是量测仪器轴线与铅垂线之间的夹角变化量,使用DMMforWindows程序进行分析,进而计算出岩(土)体不同高处的水平位移。
按测点的分段长度,分别求出不同高程处水平位移增量:
Δdi=∑L·sinθi
从测斜管底部测点开始逐渐累加,可以得出不同高程处的水平位移:
bi=∑Δdi
式中,Δdi为测量段内的水平位移增量;L为分段的长度,通常取0.5m,θi为轴线与铅锤线的夹角;bi为自固定点的管底端以上i点处的位移;n为测孔分段数目,n=H/0.5,H为孔深。

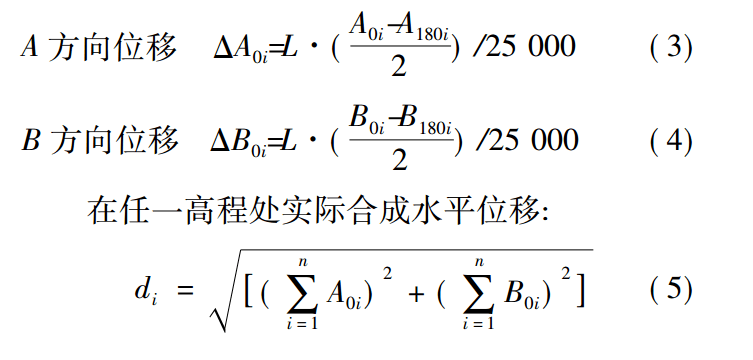

利用测斜仪测读的数据,进行位移,倾角的物理量测。水平位移计算公式如下:
